IGLAZER S/N kimyasal kaplama makinesi
5G
Semiconductor
IGLAZER S/N kimyasal kaplama makinesi – Desen Otomatik Selektif Lehimleme
- Tekrarlama Konum Doğruluğu: ±20µm @3 sigma
- Konveyörün Minimum Genişliği: 50mm
- Konumlandırma Doğruluğu: ±30µm @3 sigma
- Kaplama Alanı: 450×450mm
- Maksimum Hız: 1000mm/s
- Eksen Sayısı: 3
Konveyörün Maksimum Genişliği: 480mm
IGLAZER S/N Ckimyasal kaplama makinesi

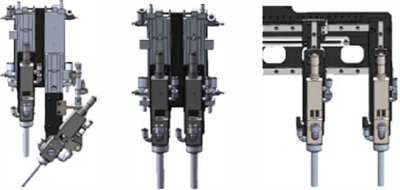

Dual head valve configuration
İki set kaplama vanası ile donatılabilir: DS-W10, DS-W20, DS-W5, DS-J5, DS-100F, DS-100FA, DS-J1000 — yedi farklı vana modelinden isteğe bağlı iki set seçilebilir; azaltılabilir ya da ayrı ayrı damla püskürtme yapılabilir. (Opsiyonel görsel kontrol fonksiyonu mevcuttur)
Dual head valve configuration
Viskozite aralığı: 30–3500 mPa, Patentli tasarım. temizlemesi kolaydır. Çözücü ve hava basıncı serbestçe ayarlanabilir, böylece çeşitli kaplamalar için en iyi atomizasyon etkisi elde edilir. Tekil kaplama genişliği: 15–30 mm.
Head three valve configuration
Aynı anda üç set kaplama vanası ile donatılabilir: DS-W10, DS-W20, DS-W5, DS-J5, DS-100F, DS-100FA, DS-J1000 — yedi vana modelinden isteğe bağlı üç set seçilebilir, Pozitif ve negatif yönde 180 derece döndürülebilir, bir vana 35 derece eğimlidir. (Opsiyonel görsel kontrol fonksiyonu mevcuttur)

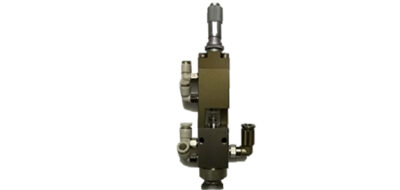

Needle atomizing valve: DS-W5
Viskozite aralığı: 30–3500 mPa, Çözücü ve hava basıncı serbestçe ayarlanabilir, böylece çeşitli kaplamalar için en iyi atomizasyon etkisi elde edilir, Tekil kaplama genişliği: 3–6 mm.
Diaphragm valve

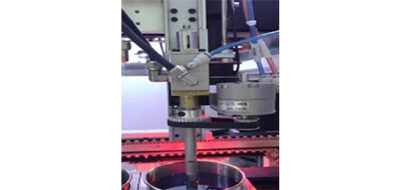

Yeni tasarıma sahip membran valf, SMC döner silindir ile güçlendirilmiştir. Nozülün orijinal konumunda 90 derece dönebilmesini esnek bir şekilde sağlar; bu sayede Y ve X yönlerinde püskürtme kolaylıkla yapılabilir. Sıvıyla temas eden tüm parçalar paslanmaz çelikten yapılmıştır ve temizliği kolaydır. İlgili bileşenlerin montajı ile sirkülasyon fonksiyonu eklenebilir; böylece ısıtmalı dolaşım sağlanarak daha stabil bir püskürtme etkisi elde edilir.

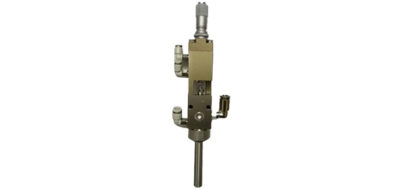

Small atomizing valve: DS-W10
kimyasal kaplama makinesi Viskozite aralığı: 30–3500 mPa, Patentli tasarım, temizliği kolaydır, sis oluşumu yoktur. Çözücü ve hava basıncı serbestçe ayarlanabilir; bu sayede çeşitli kaplamalar için en iyi atomizasyon etkisi sağlanır Tekil kaplama genişliği: 5–10 mm.
Sector width controller
Fan genişliği kontrol cihazlarının kullanımı genellikle kaplama döngüsünden önce gerçekleşir. Fan genişliği kontrol süreci sırasında, kaplama kafası, kaplama memesinin merkezi ve üst noktasını konumlandırmak için lazer sensörünün veya lazer ışınının menziline girer. Lazer sensörü, sıvı tahliye tavasına püskürtülürken kaplama sprey alanının genişliğini izler. Daha sonra yazılım, basınç kontrol cihazına bir sinyal göndererek, algılama lazer ışını, yapıştırıcının yelpaze şeklindeki filmini algılayana kadar yapıştırıcı regülatörünün basınçlandırılmasına devam edilmesini sağlar. Yelpaze şeklindeki film lazer ışınına maruz kaldığında, lazer sensörü kontrolöre bir sinyal gönderir ve bu da yelpaze şeklindeki püskürtme desenine ulaşıldığını belirtir.
IGLAZER S/N Kimyasal Kaplama Makinesi
- X, Y, Z, U dört eksen, yüksek hız ve kararlılıkla entegre kaynaklı yüksek mukavemetli gövdeye uyum sağlayacak şekilde hareket eder.
- Selektif kaplama, belirli alanlara hassas püskürtme yapılmasını sağlar.
- U ekseni pozitif ve negatif yönde 180 derece dönebilir; vana 35 derece eğilerek bileşenin yan yüzeyine ve çevresine püskürtme yapabilir.
- X, Y, Z eksenlerinde KK lineer modül kullanılmıştır ve dünya çapında tanınan servo motorlarla tahrik edilir; bu sayede yüksek hız, yüksek kararlılık ve yüksek konumlandırma hassasiyeti ile hassas püskürtme yapılabilir.
- Z ekseni, profesyonel ve hassas bir kaplama vanasıyla donatılmıştır.
- Çevrimiçi programlama sistemi; nokta, çizgi, daire, alan ve farklı PCB’ler üzerinde çeşitli püskürtme desenlerini destekler.
- PCBA yüzey kaplaması, baraj (dam) teknolojisi, lehim önleyici yapıştırıcı ve DIP bileşen güçlendirme işlemlerinde kullanılabilir.
| Model | i-Glazer N | i-Glazer S |
| Coating Range | 350mm x400mm | 450mm x450mm |
| Axis | 4 | 3 |
| Wildth of Conveyor(mini) | 50mm | 50mm |
| Wildth of Conveyor(max) | 488mm | 480mm |
| Component Height | ≦90mm | ≦90mm |
| Product Weight | ≦10Kg | ≦10Kg |
| Transport Height | 900士30mm | 900士30mm |
| Transport Speed | ≦18m/min | ≦18m/min |
| ConveyorEdge Distance | ≧3mm | ≧3mm |
| Valve Quantity | 3 | 2 |
| Valve | Dispensing Needle Valve, Needle Atomization Valve, Small Atomization Valve,Wide Atomization Valve. Thin Film Coating Valve | Dispensing Needle Valve, Needle Atomization Valve, Small Atomization Valve,Wide Atomization Valve. Thin Film Coating Valve |
| Voltage | 220Volts +/- 10%.Single phase 50/60Hz | 220Volts +/- 10%.Single phase 50/60Hz |
