Lazer Markalama Makine S-460

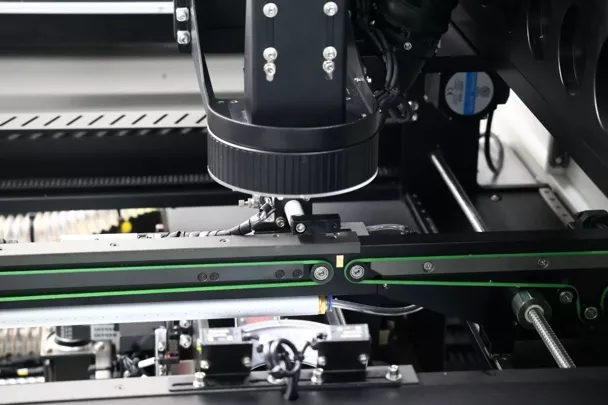

- Lazer ünitesi, taşıma sisteminin üzerine, doğrusal hareketli X/Y ekseni üzerine monte edilmiştir.
- Markalanacak PCB (baskılı devre kartı), taşıma sistemi tarafından alınır, entegre yan kelepçe ile sabitlenir ve lazerleme için hedef alana taşınır.
- Lazer, önceden programlanmış konuma hareket eder ve barkod, datamatrix kodları, metin veya logolar gibi önceden tanımlanmış içeriği ürüne işler.

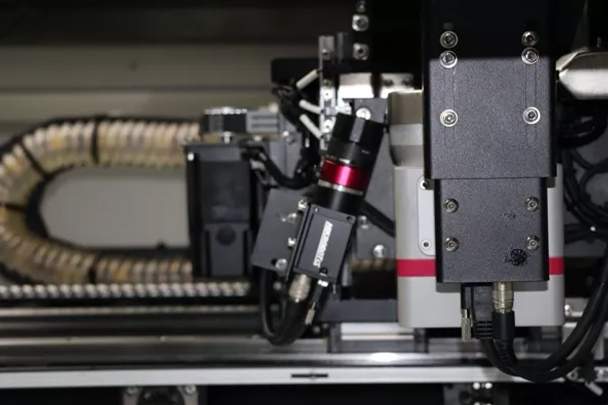

- Kod içeriği, yüksek çözünürlüklü kamera sistemi ile doğrulanır.
- Konum düzeltmesi için fidüs tanıma sistemi standart olarak kullanılabilir.
Lazer Markalama Makine S460
- Markalama alanını boylamasına 460 mm’ye kadar genişletir (tek taraflı markalama).
- Lazer, PCB markalaması için tamamen otomatik, yüksek hızlı bir lazer markalama sistemidir.
- Vanstron Standart Arayüzü üzerinden MES bağlantısı.
- Özelleştirilmiş MES/ERP bağlantıları.
- Entegre çevirme istasyonu.
- Egzoz sistemi.
- RGB aydınlatma.
OPTIONAL
Lazer Markalama Makine
- Büyük üretim hacimleri için uygundur. İnce tasarımı sayesinde, optimum alan kullanımı sunar. Sistem, yüksek çalışma hızları için tasarlanmış olup, opsiyonel fidüs tanıma kullanılarak en yüksek hassasiyetle çalışır. RGB aydınlatma kullanılarak, farklı renklerdeki PCB’ler ideal şekilde aydınlatılabilir. Sonuç olarak, işlem kararlılığında artış sağlanır.
- Lazer ünitesi, taşıma sisteminin üzerine, doğrusal hareketli X/Y ekseni üzerine monte edilmiştir. Markalanacak PCB, taşıma sistemi tarafından alınır, entegre yan kelepçe ile sabitlenir ve lazerleme için hedef alana taşınır. Lazer, önceden programlanmış konuma hareket eder ve barkod, veri matrisi kodları, metin veya logolar gibi önceden tanımlanmış içeriği ürüne işler. Kod içeriği, yüksek çözünürlüklü bir kamera sistemi ile doğrulanır. Fidüs tanıma özelliğine sahip standart yazılım, konum düzeltmesi için kullanılabilir.
Fidüs tanıma
Tek taraflı / Çift taraflı markalama (Opsiyonel)
2D Barkod kalite kontrolü.
Markalama konumlandırma CPK>1.67
Kötü işaret tanıma
Grup markalama / Dizi markalama modu
İkinci markalama engelleme
Egzoz Sistemi (Opsiyonel)

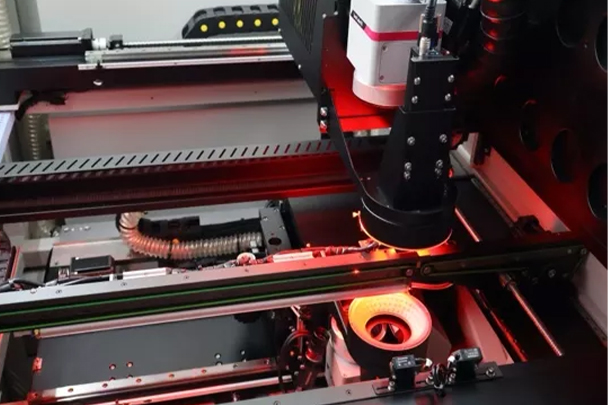

RGB aydınlatma (Opsiyonel)
Yeşil, beyaz, kırmızı, siyah, mor, mavi gibi farklı renklerdeki PCB’lerde markalama yapabilme.
MES/ERP bağlantısı (Opsiyonel)
CO2 lazer kafa ömrü: 25.000 saat / UV lazer kafa ömrü: 15.000 saat / Fiber lazer: 50.000 saat
Çift taraflı markalama / Tek taraflı markalama
| Model | S-330 | S-460 | S-600 | |
| PCB size(L*W) | 50x50mm-355x330mm | 50x50mm-500x460mm | 50x50mm-600x460mm | |
|
Line |
Clearance | Upper : 25mm and down 25mm | ||
| PCB thickness | 0.6mm-6mm | |||
| Transport heights | 900+/-50mm ( or specify) | |||
| Flow direction | Left to right, right to left ( as per customers request) | |||
| Laser Head | Laser type | CO2,10W / UV, 5W / 10W / Fiber Laser 20W | ||
| Wave | CO2 Laser10.6um / UV Laser 355 nm / Fiber Laser 1064 nm | |||
| Laser level | Ready for Class 1 | |||
| Marking max. size | CO2: 70*70mm ; Min. 1.2mm*1.2mm
UV: 90*90mm; Min.:0.7mm*0.7mm Fiber: 70*70mm ; Min. 1.2mm*1.2mm |
|||
| Character type | 1D Barcode (Code39, Code128, ITF, 2of5, NW7, JAN )
2D Code (QR Code, Micro QR Code, ECC200 Data Matrix, GS1 Data Matrix) Data Bar (GS1 Data Bar Truncated, Stacked and Limited) |
|||
| Graphic data | Logo Image (Customer Logo, CAD Data, BMP/JPEG/PNG/TIF formats) | |||
